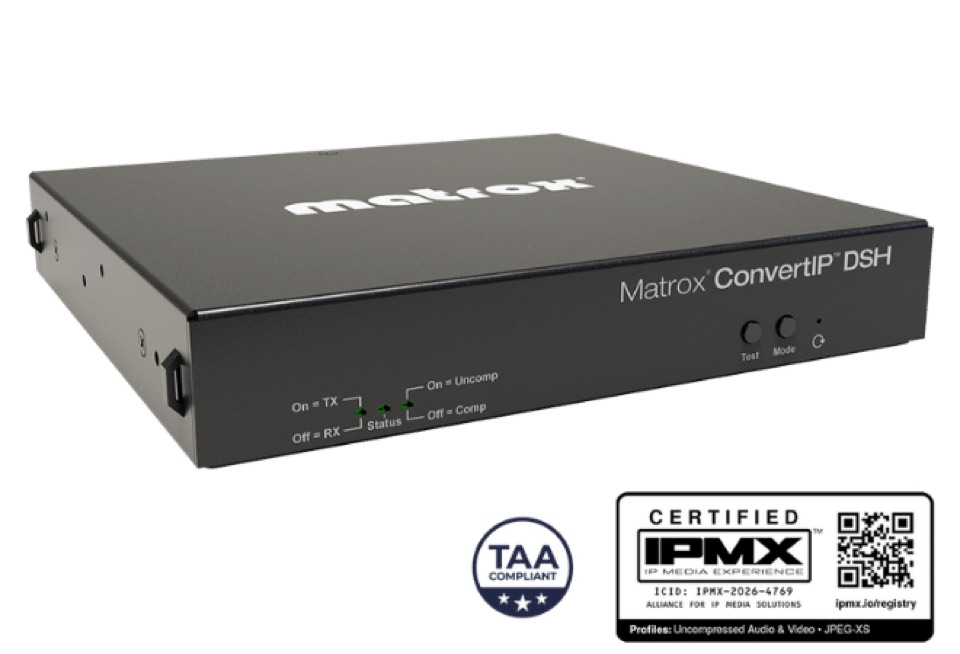

Matrox ConvertIP

Name: Matrox ConvertIP
Brand: Matrox

Kompaktni pretvorniki HDMI, SDI in HDBaseT v ST 2110 in IPMX ter nazaj

ConvertIP je družina majhnih pretvornikov brez ventilatorja, ki baseband signale (HDMI, 12G-SDI, HDBaseT ali Intel SDM) pretvarjajo v SMPTE ST 2110 in IPMX ter obratno. Vsi modeli imajo vgrajen kodek ProAV, JPEG XS je na voljo z licenco, modeli z 10/25G priključki pa prenašajo tudi nestisnjen signal. Napajajo se prek PoE+ in jih upravljamo prek NMOS.

IPMXST 2110NMOSPTPST 2022-7JPEG XSAES67HDCPPoE+

Pošljite povpraševanje Datasheet (PDF) ↗

Ključne lastnosti

Osem modelov za HDMI, 12G-SDI, HDBaseT in Intel SDM
Zakasnitev po specifikaciji Matrox manj kot ¼ slike (<4 ms)
ProAV vključen, JPEG XS z licenco, nestisnjeno na modelih DSH, DSS, SRST in SDM
Redundanca ST 2022-7 na modelih z dvema medijskima priključkoma
Napajanje PoE+ (802.3at Type 2), največ 18 W

Uporaba

Pretvorba SDI ↔ ST 2110 na robu broadcast omrežja

IPMX distribucija v gledališčih, korporativnih in izobraževalnih prostorih

Prehod obstoječe HDBaseT infrastrukture na IP

Neposredna vgradnja v zaslone z režo Intel SDM

Tehnične specifikacije

Video	HDMI (DSH, DRH, SRH), 12G-SDI (DSS, DRS, SRS), HDBaseT v3 (SRST), Intel SDM (SDM)
Največja ločljivost	4096×2160 60p
Kodeki	ProAV 100–2000 Mbps (vključen); JPEG XS ST 2110-22 (licenca); nestisnjeno ST 2110-20 (DSH, DSS, SRST, SDM)
Omrežje	SFP28 10/25GbE (DSH, DSS, SDM, SRST) ali RJ45 1/2,5GbE (DRH, DRS, SRH, SRS)
Protokoli	IPMX; SMPTE ST 2110; ST 2059-1/-2 (PTP); ST 2022-7 (modeli D in SDM); NMOS IS-04/IS-05
Zakasnitev (Matrox)	Manj kot ¼ slike (<4 ms)
Zvok	HDMI/HDBaseT/SDM do 8 kanalov, SDI do 16 kanalov; ST 2110-30 in AES67
HDCP	1.4 in 2.x na modelih HDMI, HDBaseT in SDM
Napajanje	PoE+ (802.3at Type 2) in/ali zunanji napajalnik 12 V, največ 18 W; brez ventilatorja
Garancija	3 leta (SDM: 2 leti)

Modeli

ConvertIP DSH CIP-DSH2	HDMI, 2× SFP28 10/25G, ST 2022-7, nestisnjeno; tudi IP-to-IP prehod
ConvertIP DSS CIP-DSS	12G-SDI z genlock izhodom, 2× SFP28 10/25G, nestisnjeno
ConvertIP DRH CIP-DRH2	HDMI, 2× RJ45 1/2,5G, ST 2022-7, samo stisnjeno
ConvertIP DRS CIP-DRS2	12G-SDI z genlock izhodom, 2× RJ45 1/2,5G, samo stisnjeno
ConvertIP SRH CIP-SRH	HDMI, 1× RJ45 1/2,5G, ⅓ rack
ConvertIP SRS CIP-SRS	12G-SDI, 1× RJ45 1/2,5G, ⅓ rack
ConvertIP SRST CIP-SRST	HDBaseT v3, RJ45 + 1× SFP28 10/25G, nestisnjeno
ConvertIP SDM CIP-SDM2	Sprejemnik v formatu Intel SDM-L za zaslone in projektorje
